| 型番 | AS-289R2 | AS-289R |
|---|---|---|
| RoHS | 対応 | |
| 印字方式 | ラインサーマル方式 | |
| 入力電源電圧 | 5V±5% | |
| ピーク電流 |
[ファームウェアV3.0以降] 2.8A（印字分割指定が自動の場合) [ファームウェアV2.0以前] 印字分割指定が2分割の場合 6.2A (印字率100%) 3.8A (印字率50% 1dot毎に黒白) 3.8A (ANK文字を連続印字時) |
|
| 平均電流 |
[ファームウェアV3.0以降] 約2A（印字分割指定が自動、印字率25%の場合) [ファームウェアV2.0以前] 印字分割指定が2分割、印字率25%の場合 約2A (ANK文字を連続印字を行った場合の平均電流) |
|
| 突入電流 | 約2.5A | |
| 待機電流 | 約75mA (紙有り、ヘッドダウン、非印字状態時) | |

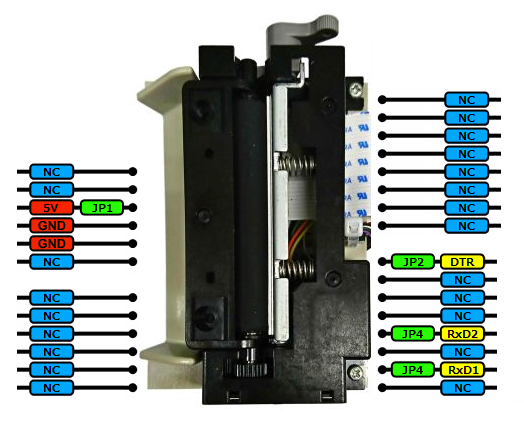

| インターフェース |

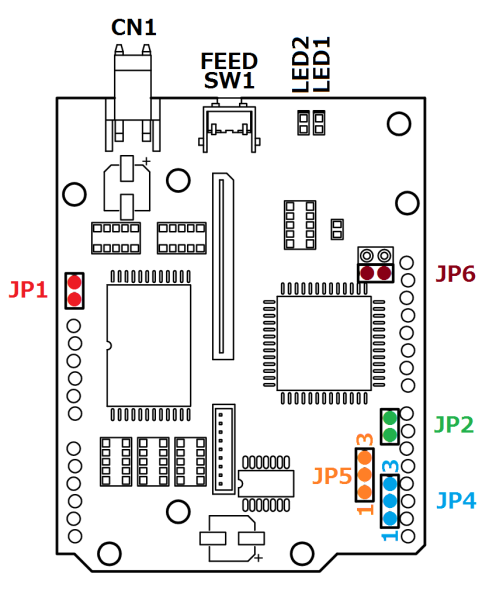

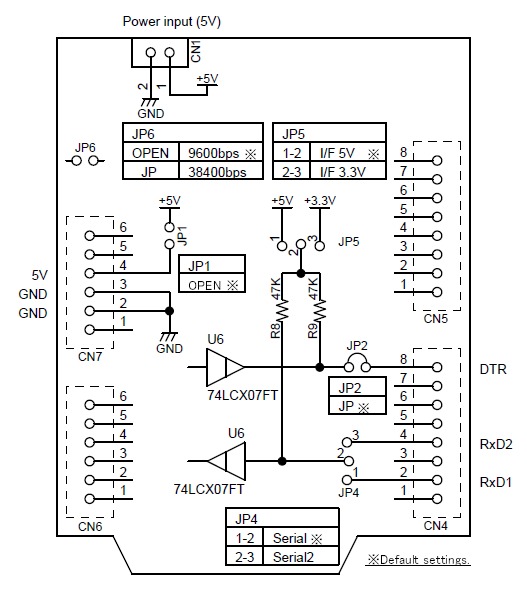

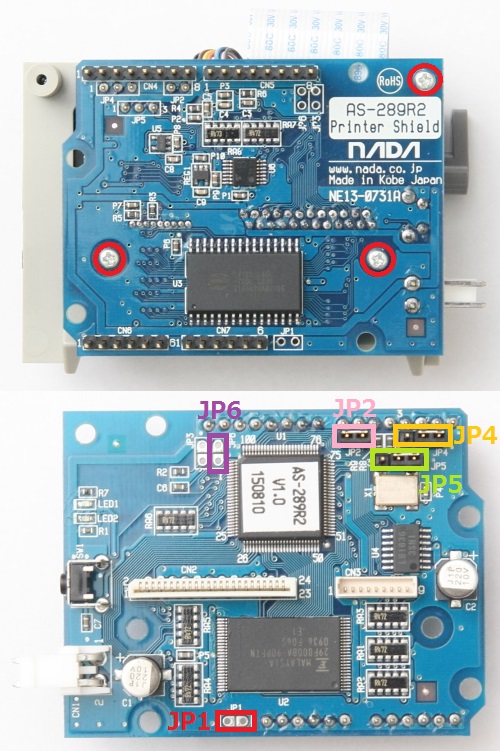

3.3V or 5V レベル (JP5切替) 9600 or 38400bps (JP6切替) Serial or Serial2 (JP4切替) 8Bit NonParity 1Stop |
5V TTLレベル 9600bps 8Bit NonParity 1Stop |
| ドット密度(ドット総数) | 8ドット/mm (384ドット/ライン) | |
| 印字速度 | 約25mm/秒 | |
| 印字有効幅 | 48mm | |
| 文字種類 |
UTF8 ANK JIS160文字 第一水準漢字2965文字(漢字 JIS C 6226-1983準拠) 第二水準漢字3388文字(漢字 JIS C 6226-1983準拠) JIS非漢字524文字 大文字 0～9,A～Zの36文字 |
|
| 文字のサイズ (HxW) |
8x16ドット: ANK 12x24ドット: ANK (電源投入時ANK初期値) 16x16ドット: ANK, 第一水準漢字, 第二水準漢字 24x24ドット: ANK, 第一水準漢字, 第二水準漢字 (電源投入時漢字初期値) 48x96ドット: 0-9 A-Z |
|
| バーコード | QR, JAN(13,8), 2of5(ITF), 2of7(NW7), 3of9(CODE39), UPC-A | |
| 動作環境 |
温度 0～50℃(但し印字保証は5～40℃) 湿度 35％～80％RH(非結露) |
|
| 信頼性 |
ヘッド寿命 : 50km MCBF : 1500万行 |
|
| 付属品 |
記録紙1巻 型番：NP-580 (サーマルペーパー 幅:58mm 巻径:50mm 長さ:30m) 電源ハーネス1本 型番：CB-1116 (日本圧着端子製：VHR-2N 赤/黒 長さ:1m) 記録紙ホルダ1対 型番：ND131-108 |
|
| オプション | AS-289R用カッタAセット | |
|
[ 使用上の注意事項 ] １．記録紙がセットされていない状態で印字すると プリンタが損傷する可能性がある為、必ず記録紙をセットしてから印字を行ってください。 ２．メカ部の主な板金部（プレス部）は メッキ鋼板を使用している為、端面に多少の錆が発生する場合があります。 ３．低温時で使用する場合、印字開始時にサーマルヘッドが冷えているため、初期印字が薄くなることがあります。 ４．高温時で使用する場合、印字ににじみ等が発生する場合があります。 ５．連続印字（特に黒ベタ、千鳥格子）を行うと記録紙から発生する水蒸気により記録紙が汚染される場合があります。 ６．製品に振動が加わる場所での使用はご相談ください。微弱な振動でも長時間加わると直接的な障害の他に二次的障害により予想外の不具合が発生する場合があります。 ７．製品の周辺にて無線機を使用する場合、無線ノイズにより誤作動する場合があります。 |
|
[ 禁止事項 ] １．印字中及び印字終了直後は、サーマルヘッド近傍、モータ表面は高温になるため、直接触れないこと。 ２．結露状態での使用は行ってはならない。もし結露した場合は、結露がなくなるまでプリンタに通電しないこと。 ３．記録紙及びプラテンに異物などの付着のないこと。 ４．ヘッドダウン状態での紙の引き抜き（正逆方向）は行わないこと。 |
|
[ 保証期間と修理対象期間について ] １．プリンタの保証期間は、出荷後6ヶ月間とします。 ２．保証期間を過ぎたもの 及び 保証期間内でユーザー側責任（使用範囲を越えた使用並び使用中の落下などによる破損、天災など）による故障については保証外とします。 ３．保証期間内においても寿命を越える使用による故障は保証外とします。 ４．修理対象期間は製造中止後5年間とします。 ５．メカニズム等の一部部品については、保全を前提としていないためユニットごと交換する場合がありますのでご了承ください。 ６．本装置の運用を理由とする損失、逸失利益等の請求については、いかなる責任も負いかねますので、予めご了承ください。 |
