Arduinoプリンタシールドのご案内です

製品情報


・仕様
・プリンタメカ+基板
・基板
・制限事項、使用上の注意事項、禁止事項、保証期間と修理対象期間について


仕様



型番	AS-289R
RoHS	対応
入力電圧	5V±5%
平均電流	約2A (印字率25% 2分割時)
I/F	シリアル (TTL, 9600bps, 8Bit, NonParity, 1Stop)
印字方式	ラインサーマル方式
ドット総数	384ドット/ライン
ドット密度	8ドット/mm
印字有効幅	48mm
印字速度	約25mm/秒
紙送り速度	約25mm/秒
文字コード	UTF-8
文字種類 及び 印字桁数	電源投入時は、ANK12×24、漢字24×24が初期値となります   文字寸法 桁数 桁間 ANK JIS160文字 8×16 42 1 12×24(ANK初期値) 32 0 16×16 24 0 24×24 16 0 漢字 JIS C 6226-1983準拠 第一水準漢字2965文字 第二水準漢字3388文字 JIS非漢字524文字 16×16 24 0 24×24(漢字初期値) 16 0 大文字 0～9,A～Zの36文字 48×96 8 0
バーコード	QR、JAN(13,8)、2of5(ITF)、2of7(NW7)、3of9(CODE39)、UPC-A
重量	シールド基板 25g プリンタメカ 65g ※記録紙含まず
動作環境	温度 0～50℃(但し印字保証は5～40℃) 湿度 35％～80％RH(非結露)
信頼性	常温25℃、常湿60％RH、印字率12.5％、記録紙NP-580使用時 寿命 600万行 磨耗故障時期に入り始めるポイントです MCBF 1500万行 寿命600万行に至るまでの磨耗系故障、 偶発的故障を含めた総合的な平均故障間隔を表す ヘッド寿命 耐パルス性：1億パルス以上 耐磨耗性：50km以上
外形寸法	【PDF】AS-289R(シールド基板＋プリンタメカ)外形図 【PDF】AS-289R(シールド基板)外形図 【PDF】AS-289R(プリンタメカ)外形図
【付属品】
記録紙	1巻　　型番：NP-580 (サーマルペーパー 幅:58mm 巻径:50mm 長さ:30m)
電源ハーネス	1本　　型番：CB-1116 (日本圧着端子製：VHR-2N 赤/黒 長さ:1m)
記録紙ホルダ	1対　　型番：ND131-108 【PDF】記録紙ホルダ外形図




プリンタメカ+基板

※記録紙ホルダについては【PDF】記録紙ホルダ外形図を参照して下さい


基板

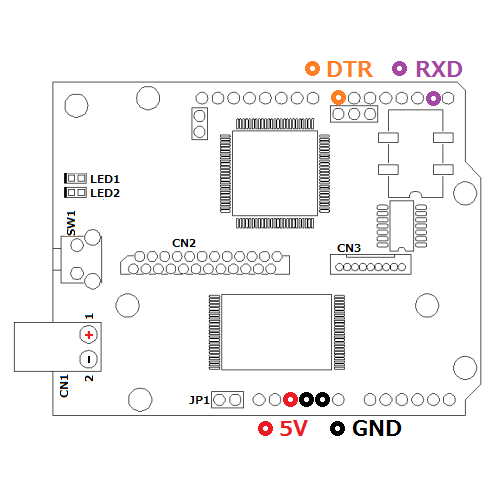

Arduinoとの接続ピンは、下記5箇所となっています。

※5V端子は、JP1により切り替わります


CN1	外部電源コネクタ 1番ピン:5V 2番ピン:GND	日本圧着端子製 B2P-VH
CN2	プリンタメカ接続端子	MOLEX 52806-2410
CN3	プリンタメカ接続端子	MOLEX 53047-0910
SW1	紙送りスイッチ
LED1	電源LED(緑色)
LED2	ステータスLED(アンバー色)
JP1	JP1をブリッジすると、外部電源コネクタ(CN1)の5VとAruduinoの5Vが接続されます




使用上の注意事項


１．記録紙がセットされていない状態で印字すると プリンタが損傷する可能性がある為、必ず記録紙をセットしてから印字を行ってください。
２．メカ部の主な板金部（プレス部）は メッキ鋼板を使用している為、端面に多少の錆が発生する場合があります。
３．低温時で使用する場合、印字開始時にサーマルヘッドが冷えているため、初期印字が薄くなることがあります。
４．高温時で使用する場合、印字ににじみ等が発生する場合があります。
５．連続印字（特に黒ベタ、千鳥格子）を行うと記録紙から発生する水蒸気により記録紙が汚染される場合があります。
６．製品に振動が加わる場所での使用はご相談ください。微弱な振動でも長時間加わると直接的な障害の他に二次的障害により予想外の不具合が発生する場合があります。
７．製品の周辺にて無線機を使用する場合、無線ノイズにより誤作動する場合があります。



禁止事項


１．印字中及び印字終了直後は、サーマルヘッド近傍、モータ表面は高温になるため、直接触れないこと。
２．結露状態での使用は行ってはならない。もし結露した場合は、結露がなくなるまでプリンタに通電しないこと。
３．記録紙及びプラテンに異物などの付着のないこと。
４．ヘッドダウン状態での紙の引き抜き（正逆方向）は行わないこと。



保証期間と修理対象期間について


１．プリンタの保証期間は、出荷後6ヶ月間とします。
２．保証期間を過ぎたもの 及び 保証期間内でユーザー側責任（使用範囲を越えた使用並び使用中の落下などによる破損、天災など）による故障については保証外とします。
３．保証期間内においても寿命を越える使用による故障は保証外とします。
４．修理対象期間は製造中止後5年間とします。
５．メカニズム等の一部部品については、保全を前提としていないためユニットごと交換する場合がありますのでご了承ください。
６．本装置の運用を理由とする損失、逸失利益等の請求については、いかなる責任も負いかねますので、予めご了承ください。
