Raspberry Pi4用アルミケース




※Raspberry Pi4本体等は、本製品には含まれておりません。

販売店

スイッチサイエンス
Raspberry Pi4用アルミケース
Raspberry Pi4用アルミケース
共立電子産業
Raspberry Pi4用アルミケース
Raspberry Pi4用アルミケース

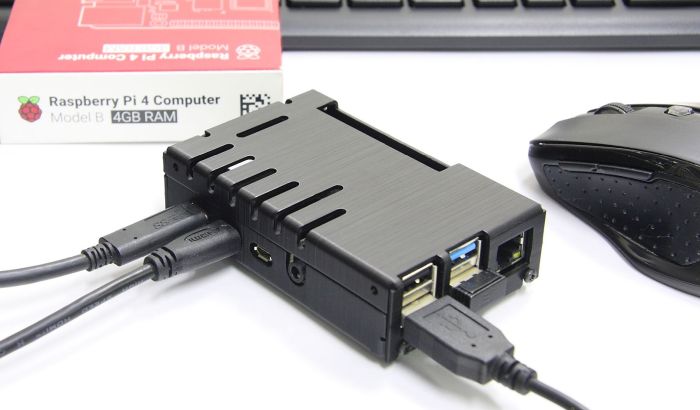

特徴

自然空冷がコンセプトのRaspberry Pi4用アルミケースです。熱伝導率の高いアルミ鋼材にヘアラインとアルマイトの表面処理をした高級感のあるアルミケースです。

仕様

筐体
名称 Raspberry Pi4用アルミケース Raspberry Pi4用アルミケース
型番 ND-270RB ND-270
RoHS2 対応
サイズ W 99.1mm(ネジ含) × D 61.0mm × H 29.0mm(ネジ含)
重量 75g(カバー・シャーシ・ヒートシンクの合計)
カバー 表面処理:アルマイト表面処理:黒アルマイト
材質:A5052P HL(片面) t1.5 ※内側には加工痕があります
シャーシ 材質:A5052P HL(片面) t1.5 表面処理:黒アルマイト ※内側には加工痕があります
ヒートシンク 材質:A5052P HL(片面) t1.5 表面処理:黒アルマイト ※内側には加工痕があります
付属品
ナベ小ネジ(+) 10個 M2.6X4 材質:SWCH相当 表面処理:三価クロメート(三価ブラック)
スペーサー① 4個 廣杉計器製 BSB-2605-3E
スペーサー② 4個 廣杉計器製 ASB-2611-3E
ゴム足(クッションゴム) 4個 栃木屋製 TM-96-6

3Dモデル

Download - STEP  Download - IGES
【3D VIEW】https://a360.co/32ihmwi

組立て方法

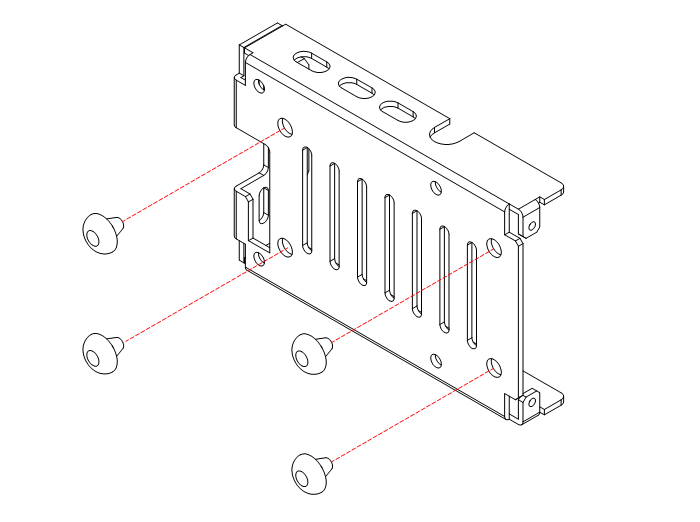

STEP1 シャーシにゴム足をを取付ける

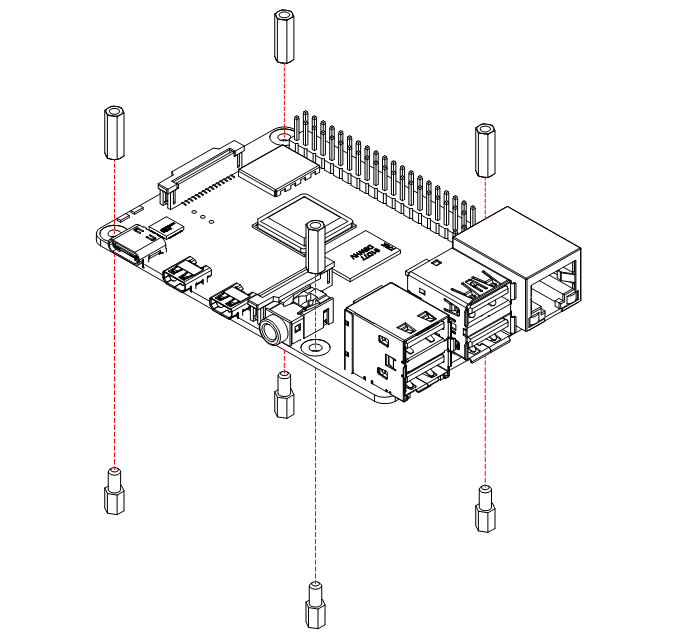

STEP2 スペーサー①とスペーサー②を基板に取付ける

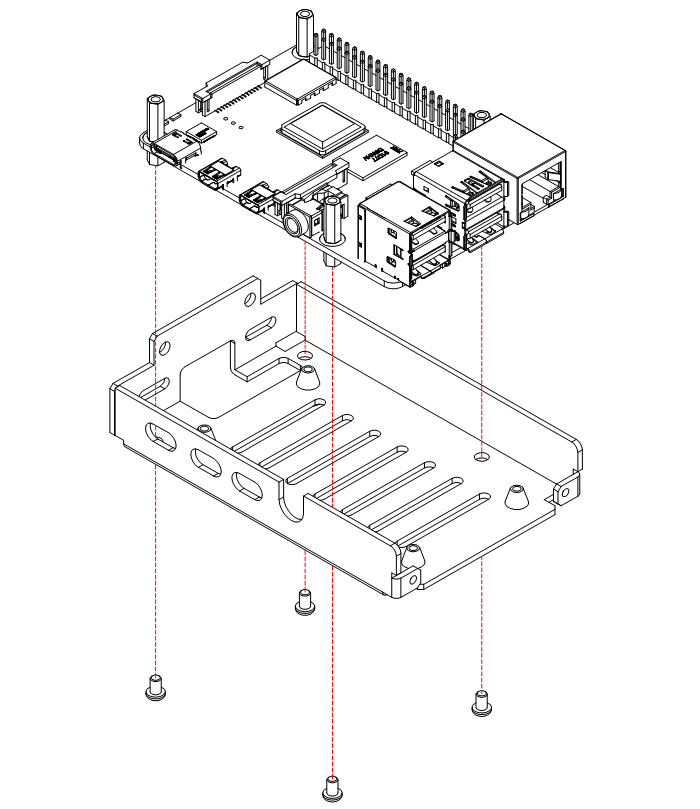

STEP3 シャーシに基板を取付ける
水平に挿入せずオーディオジャック側から斜めに挿入してください。

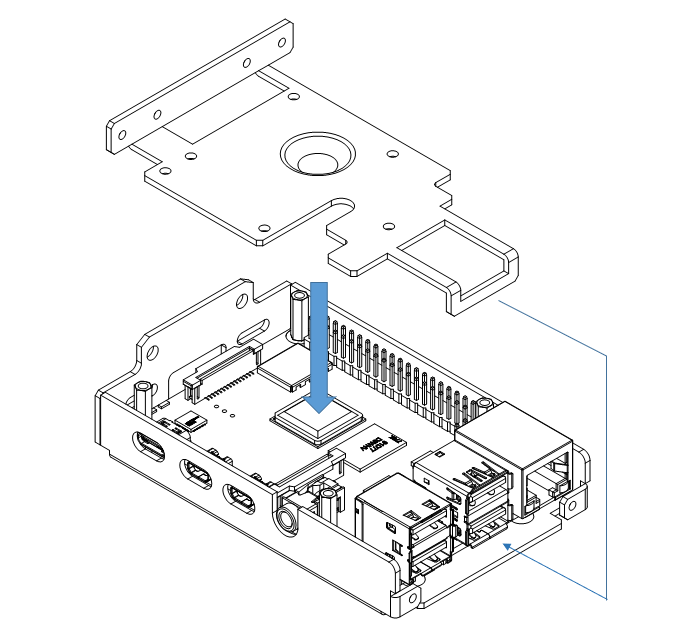

STEP4 ヒートシンクを取付ける

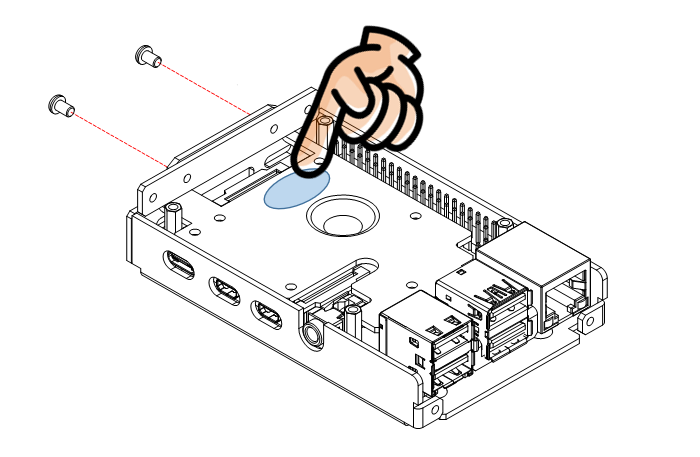

CPUに放熱用シリコングリスを塗り、図の辺りを指で軽く押さえながらネジ止めを行ってください。

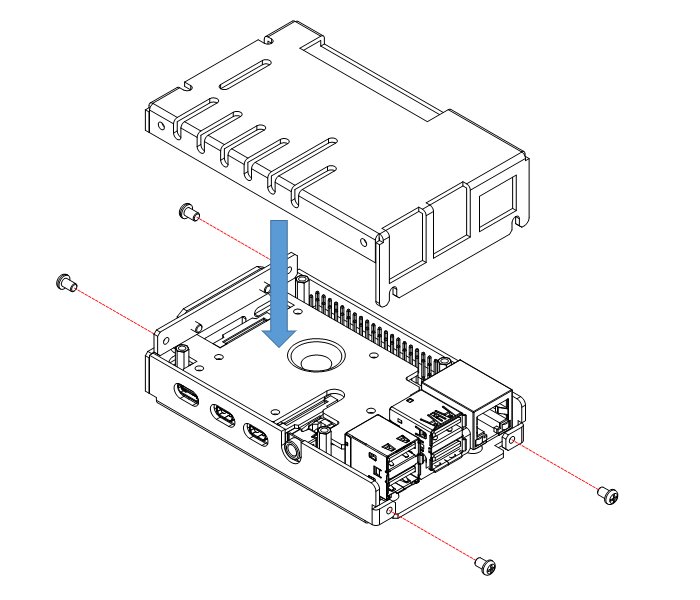

STEP5 カバーを取付ける

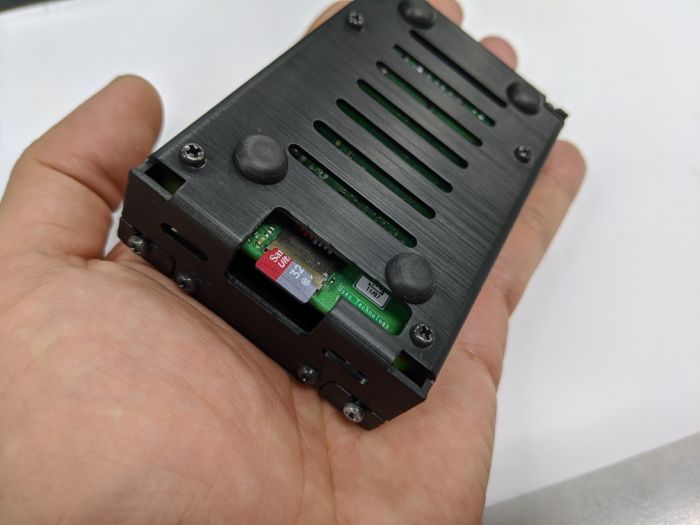

SDカード・電波対策

底面には切り欠きがあり、指でのmicroSDカードの脱着や、電波対策をおこなっております。

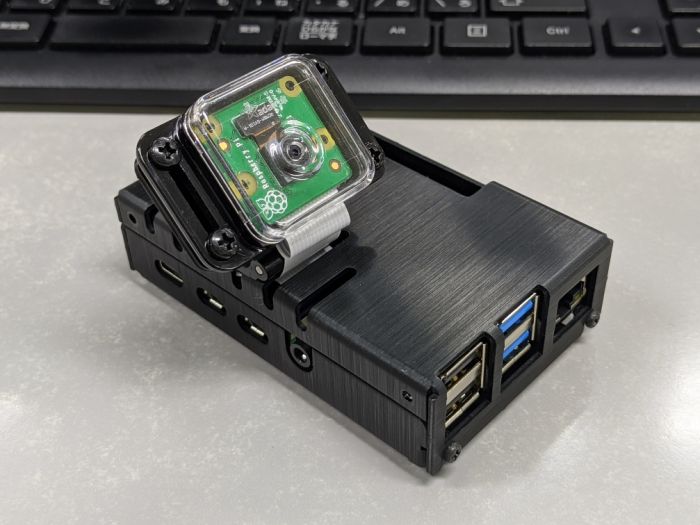

カメラモジュール取付についてのご提案

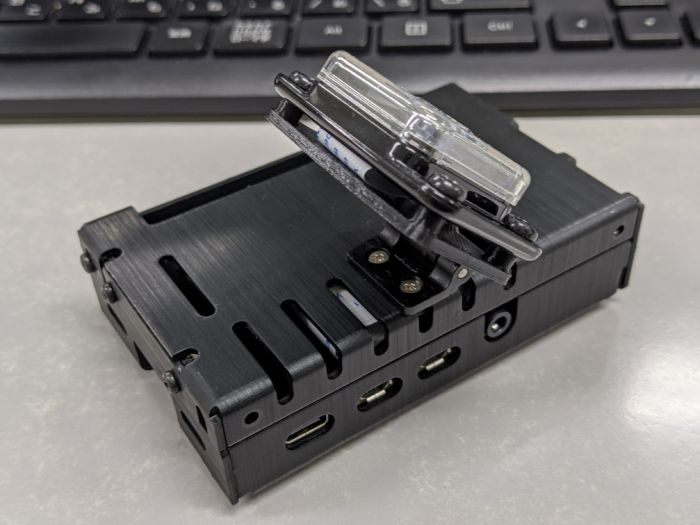

本アルミケースカバーの長穴にトルクヒンジを取付け、カメラの角度調整が可能なカメラスタンドを3Dプリンタで出力してみました。カメラスタンドのSTLとSTEPファイルを公開しております。ご活用ください。
【STL】Camera Stand for Raspberry Pi
【STEP】Camera Stand for Raspberry Pi

使用パーツ
Raspberry Pi Camera Module1個
Adafruit Raspberry Pi Camera Board Case with 1/4" Tripod Mount1個
スガツネ工業 HG-MF08-BL トルクヒンジ(フリーストップ)1個
なべネジ M3 x 6mm (Adafruit Raspberry Pi Camera Board Case取付用)4個
皿ネジ M2 x 4mm (トルクヒンジ取付用)4個

組立方法は3Dビューでご確認をお願いします。
【3D VIEW】https://a360.co/32ihmwi

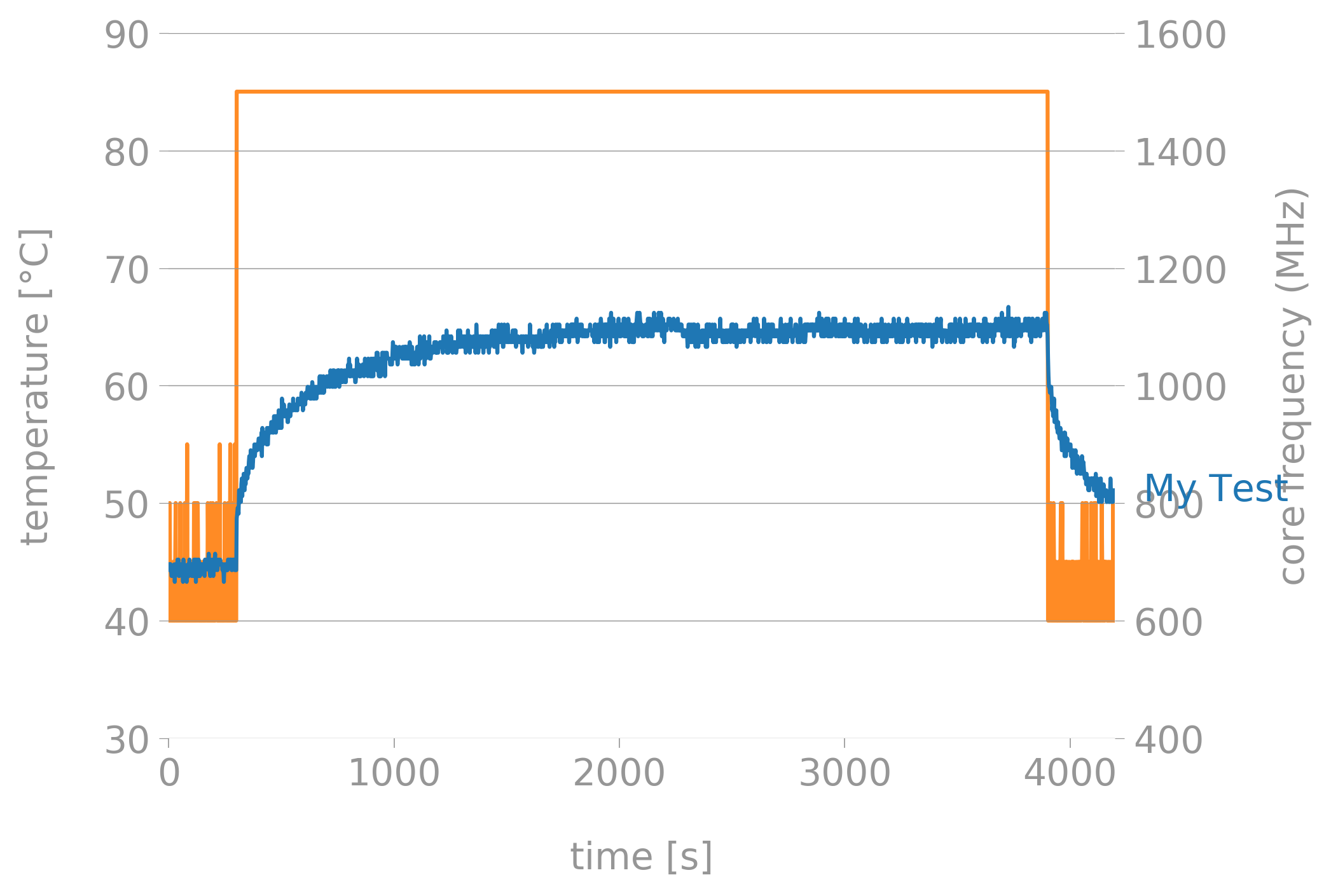

Stress Testing

GitHub - Stressberry
Room temperature:25℃
Apply silicone grease directly to the sheet metal and processor chip.
Blue line = Core Temperature / Yellow line = Core Frequency


保証期間について
1.保証期間は、本製品ご購入後の6カ月間とします。
2.保証期間を過ぎたもの、及び保証期間内でユーザー側責任(付属品以外の使用並びに改造、使用中の落下などによる破損、天災など)による故障については、保証外とします。
3.購入日の確認の取れる書類の提示がない場合、保証が無効となります。
免責事項について
1.本製品の板金内側は製造工程上で発生する加工痕が残ることがあります。
2.本製品の損傷、改造、または使用中に生じた他のハードウェアの故障、データの変化や消失などによる直接損害・二次的な損害・怪我等のついては一切の責任を負いません。
3.本製品により生じた他の損害、または時間、商業的な機会の損失に対して一切その責任を負いません。
4.本製品は、将来改良のため、予告なく変更することがあります。
