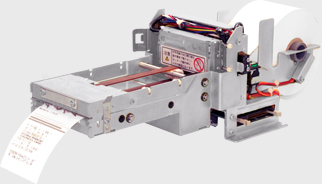

TSP-622C/TSP-622CB


概要

プレゼンタ(排紙機構)を装備し、発券業務に最適なラインサーマル方式の高速プリンタです。
紙のセットに便利なオートローディング機能を装備しています。

仕様

型式 TSP-622C/TSP-622CB
インターフェース シリアル(RS-232C)
パラレル(セントロニクス準拠)
印字方式 ラインサーマル方式 プレゼンタ付
ドット総数 448ドット/ライン
ドット密度 8ドット/mm
印字有効幅 56mm
印字速度 最大80mm/sec
紙送り速度 最大80mm/sec
文字寸法及び
印字桁数
フォントWxH(dot)WxH(mm)桁数桁間
ANK8x161x2491
ANK12x241.5x3370
ANK16x162x2280
ANK24x243x3180
漢字16x162x2280
漢字24x243x3180
大文字48x966x1290
バーコード 2of5(ITF),JAN(13,8),2of7(nw7),3of9(CODE39),UPC-A,QR
記録紙
 622C/CB(58)622CB(60)
適合記録紙NP-580NP-604
58mm60mm
外径Φ50Φ100
長さ30m118m
動作環境 温度:0℃~50℃(但し印字保証は5~40℃)
湿度:20%~85%RH(非結露)
信頼性
プリンタ耐パルス性:1億パルス 用紙走行距離 50km(印字率25%以下)
オートカッタ30万カット
電源
DC24V±5% ピーク電流約2.3A
DC5V±5%200mA
ピーク電流は2分割駆動、印字率50%、高速印字時とする。
重量 TSP-622C:1.45Kg
TSP-622CB(58):1.52Kg
TSP-622CB(60):1.5Kg
外形寸法 111(W)×169(H)×233(D)

適合記録紙

NP-580  NP-581  NP-582(TSP-622C/CB)
NP-600  NP-603  NP-604(TSP-622CB)

ダウンロード

カタログ
 カタログ(PDF)


コネクタ変更
AXM226011(松下電工㈱)→XG4A-2634(オムロン)
AXM126415(松下電工㈱)→XG4M-2630-T(オムロン)

取扱説明書
 取扱説明書(PDF)

操作説明書
 操作説明書(PDF)

ドライバ
 Windows XP/2000 イメージ方式
 Windows Me/98/95
