NW-02/NW-04


概要

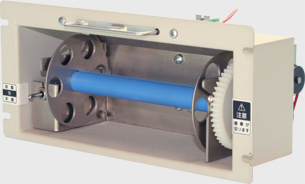

あらゆるプリンタに対応する用紙巻取装置です。
02 は 58mm幅で、04 は 112mm幅で巻取可能。
ストップ機構が付いていて、プリントアウトされたシート部のみ巻き取ります。
上部巻取り型、下部巻取り型が揃っています。

仕様

型式 NW-02/NW-04
巻取用紙幅
NW-02NW-02
58mm112mm
巻取力、巻取速度
 巻き始め付近巻き終わり付近
巻取力約0.784N(80gf)以上約0.147N(15gf)以上
巻取速度約100mm/秒約300mm/秒
動作環境 温度:0~50℃
湿度:5~85%RH(非結露)
信頼性 巻取動作500時間(モータ寿命でベルト等の部品は除く)
電源 DC24V±10% 100mA(巻取時平均)
外形寸法 NW-02:140(W)×88(H)×105(D)
NW-04:194(W)×88(H)×105(D)

ダウンロード

カタログ
 カタログ(PDF)

取扱説明書
 取扱説明書(PDF)
