Jetson Xavier NX用アルミケース


※本製品には写真のJetson Xavier NX Developer Kit、押しボタンスイッチは含まれておりません。

販売店

スイッチサイエンス
 Jetson Xavier NX用アルミケース
マルツ
 Jetson Xavier NX用アルミケース

特徴

熱伝導率の高いアルミ鋼材にヘアラインと黒アルマイトの表面処理をしたアルミケースです。Φ16押しボタンスイッチ、microSDカード、M.2 SSDヒートシンク、配線やカメラ用フレキシブルケーブルの取り出し等を考慮した設計です。

仕様

筐体
名称 Jetson Xavier NX用アルミケース
型番 ND-273
RoHS2 対応
サイズ W 151.6mm(ネジ含) × D 102.8mm(グロメット含) × H 42.8mm(ゴム足、ネジ含)
重量 約165g(カバー・シャーシ・ヒートシンクブラケット・基板ユニット取付板のみ)
カバー 1個　材質：A5052P HL(片面) t1.5　表面処理：黒アルマイト　※内側には加工痕があります
シャーシ 1個　材質：A5052P HL(片面) t1.5　表面処理：黒アルマイト　※内側には加工痕があります
ヒートシンクブラケット 2個　材質：A1100 t1.5　表面処理：黒アルマイト　※内側には加工痕があります
基板ユニット取付板 2個　材質：A5052P t1.0　※裏側には加工痕があります
付属品
ナベ小ネジ（+） 20個　M2.6X4　材質：SWCH相当　表面処理：三価クロメート(三価ブラック)
スペーサー 4個　廣杉計器製　ASB-2606.5E
ホールキャップ大 2個　タキゲン製　CP-30-HP-7-Black
ホールキャップ小 2個　タキゲン製　CP-30-HP-1-Black
グロメット 1個　タキゲン製　C-30-SG-20X60A-EP-UL
ゴム足 4個　タキゲン製　C-30-RK-10-EP-UL-Black
トラスタッピングネジ（+）
2021/02出荷分より追加		 4個　2種　M2X6　材質：SUS304相当　表面処理：無し

3Dモデル

Download - STEP　 Download - IGES
【3D VIEW】https://a360.co/2BDFcuH

組立方法

【PDF】Jetson Xavier NX用アルミケースの組立方法

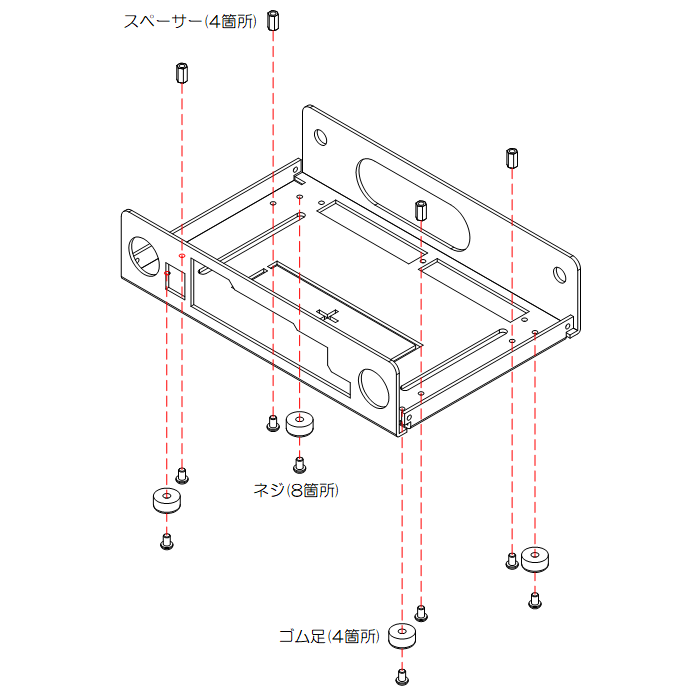

[STEP1]　シャーシにゴム足とスペーサーをネジ留めします。

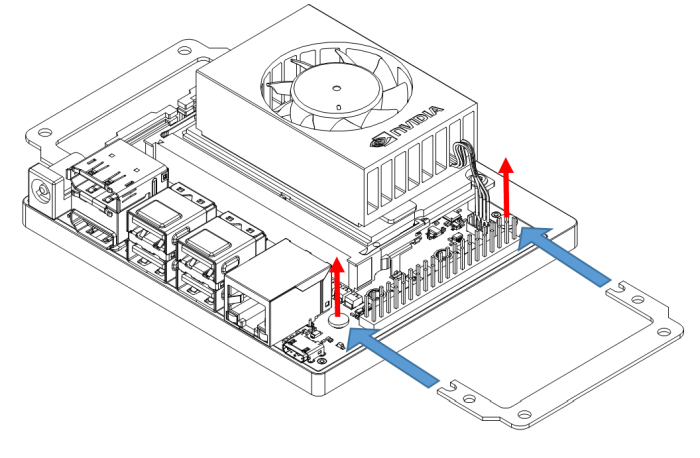

[STEP2]　Jetson Xavier NX Developer Kitに基板ユニット取付板を取付ける
赤矢印のネジを緩め、青矢印の方向から基板ユニット取付板を挿入、赤矢印のネジ留めをします。
※もしネジが短い場合は、付属品のトラスタッピングネジM2x6をご使用ください。

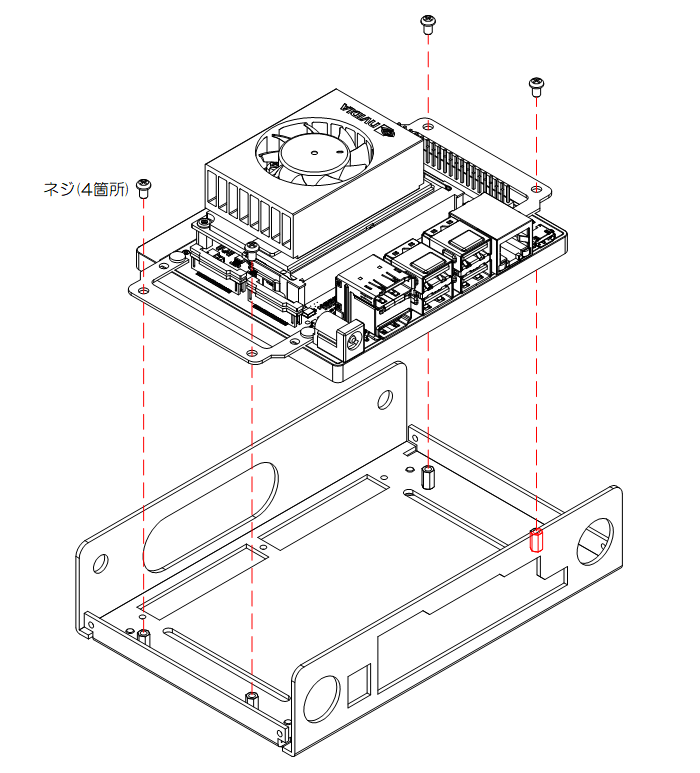

[STEP3]　Jetson Xavier NX Developer Kitをシャーシに取付ける

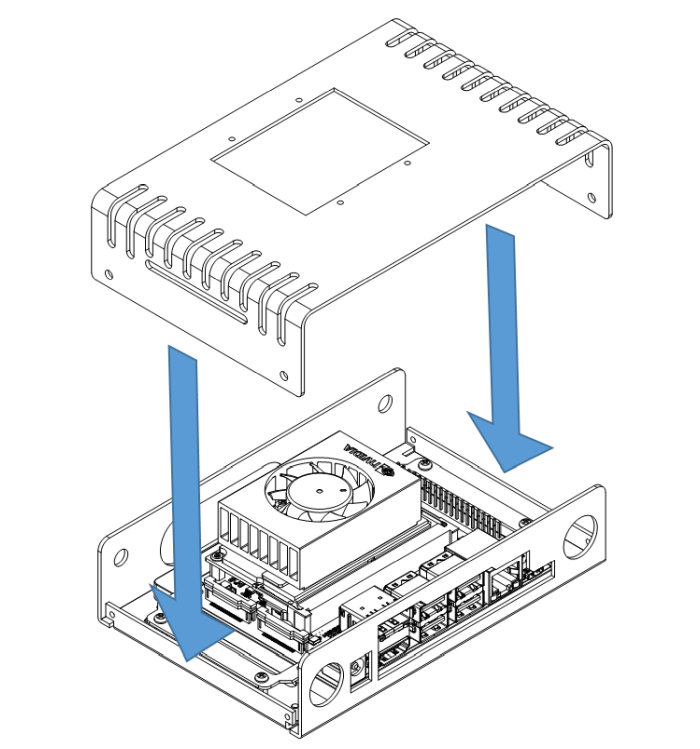

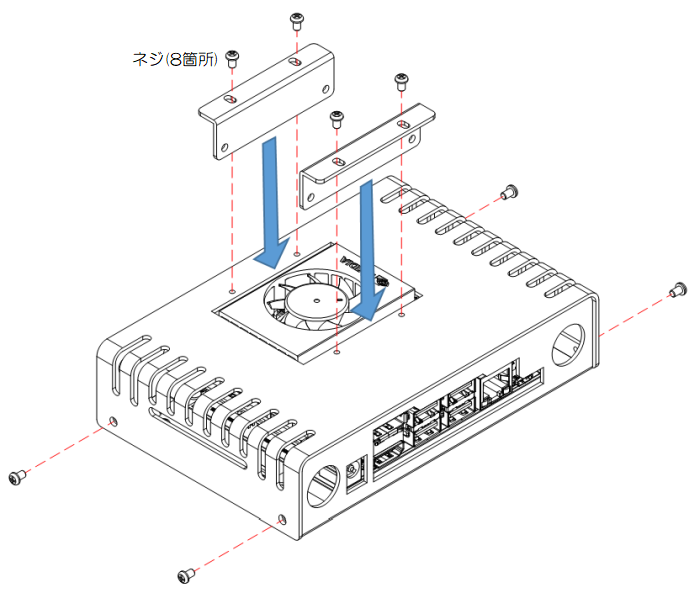

[STEP4]　カバーとヒートシンクブラケットを取付ける
カバーとシャーシをネジ留めし、カバーとヒートシンクブラケットをネジで仮止めします。

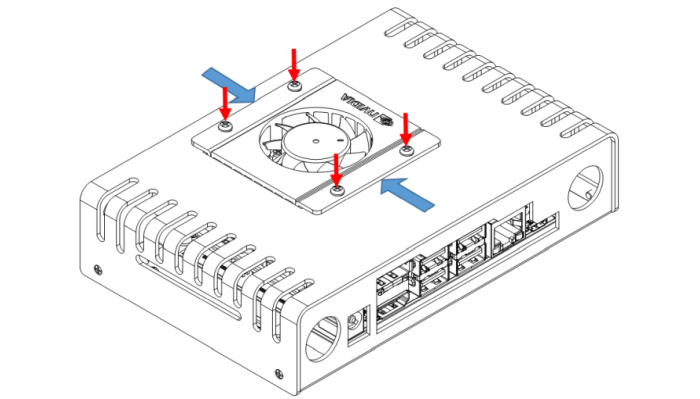

[STEP5]　ヒートシンクブラケットとファン付ヒートシンクを固定する
青矢印の方向にヒートシンクブラケットをスライドさせ、ファン付ヒートシンクに密着させた状態でネジ留めをします。

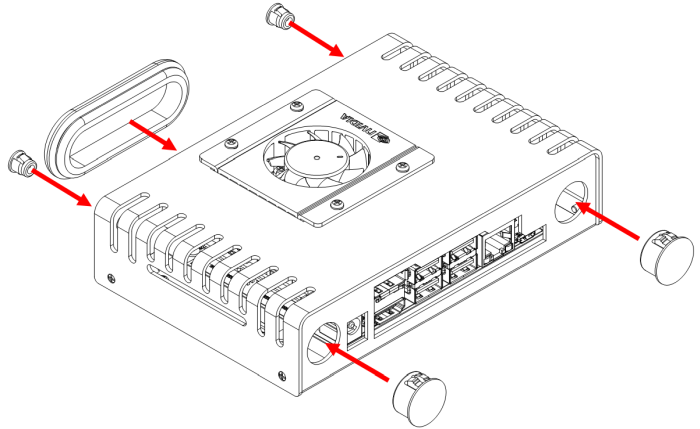

[STEP6]　ホールキャップ大、ホールキャップ小、グロメットを取付ける


パーツの追加など…

【押しボタンスイッチ・外部アンテナの取付について】
Jetson Nano用アルミケースのWEBページをご参照ください。

【M.2 SSDヒートシンク取付について】

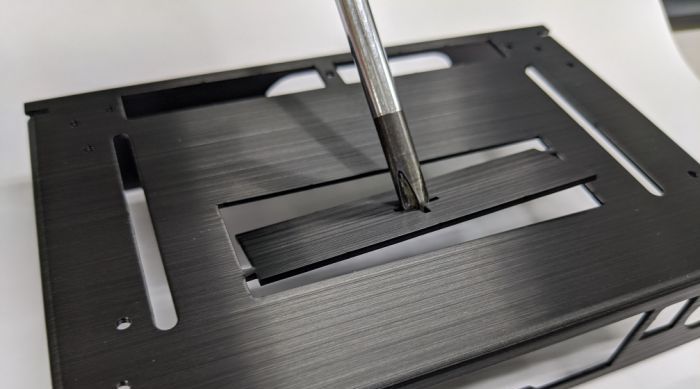

M.2 SSDのヒートシンクを取付けるには、ケース底面部の「＋」部分にドライバを差し込み、底面部をくり抜きます。
※市販のM.2 SSDヒートシンクは、付属している両面テープの厚みなど様々です。M.2 SSD＋ヒートシンク取付後のサイズがW24.5 D76.5 H10.0以内であれば取付け可能です。構造上、M.2 SSDヒートシンクが下向きになる為、ポリイミドテープ（カプトンテープ）での固定をお勧め致します。
アイネックス AINEX M.2 SSD用ヒートシンク HM-21



【RaspberryPiカメラモジュール取付についてのご提案】

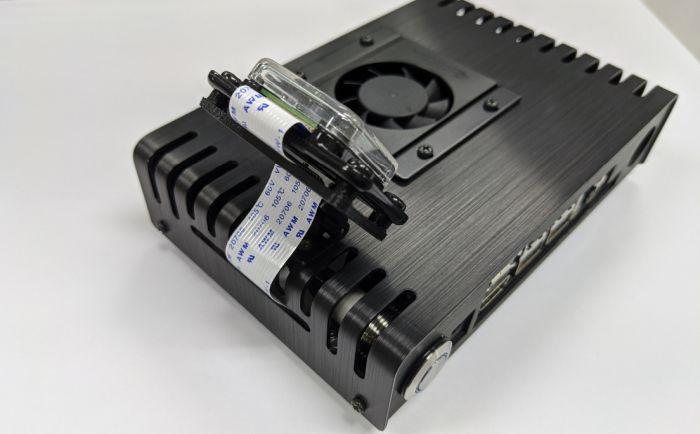

カバーの長穴にトルクヒンジを取付け、カメラの角度調整が可能なカメラスタンドを3Dプリンタで出力してみました。カメラスタンドのSTLとSTEPファイルを公開しておりますのでご活用ください。
【STL】Camera Stand for Raspberry Pi
【STEP】Camera Stand for Raspberry Pi

使用パーツ
Raspberry Pi Camera Module1個
Adafruit Raspberry Pi Camera Board Case with 1/4" Tripod Mount1個
スガツネ工業 HG-MF08-BL トルクヒンジ（フリーストップ）1個
なべネジ M3 x 6mm（Adafruit Raspberry Pi Camera Board Case取付用）4個
皿ネジ M2 x 4mm（トルクヒンジ取付用）4個



保証期間について
1.保証期間は、本製品ご購入後の6カ月間とします。
2.保証期間を過ぎたもの、及び保証期間内でユーザー側責任（付属品以外の使用並びに改造、使用中の落下などによる破損、天災など）による故障については、保証外とします。
3.購入日の確認の取れる書類の提示がない場合、保証が無効となります。
免責事項について
1.本製品の板金内側は製造工程上で発生する加工痕が残ることがあります。
2.本製品の損傷、改造、または使用中に生じた他のハードウェアの故障、データの変化や消失などによる直接損害・二次的な損害・怪我等のついては一切の責任を負いません。
3.本製品により生じた他の損害、または時間、商業的な機会の損失に対して一切その責任を負いません。
4.本製品は、将来改良のため、予告なく変更することがあります。
