Jetson Nano用アルミケースRev2・Rev1
※本製品には、Jetson Nano Developer Kit、押しボタンスイッチ、アンテナは含まれておりません。
【Rev2をリリースいたしました】 新リビジョンJetson Nano Developer Kit B01がリリースされ、Carrier Boardが変更になりました。 それに伴いJetsonNano用アルミケース”Rev2”をリリースいたしました。従来品は”Rev1”と表記しております。 [Rev1からの改訂内容] ・カメラのフレキケーブル用の長穴の長さを変更しました ・追加されたJ50を目視確認できるように、SDカードの穴を大きな長穴に変更しました ・GPIO40ピン用の長穴の長さを変更しました 【Rev1でのご注意】 新リビジョンJetson Nano Developer Kit B01をRev1でご使用になる場合、以下の点にご注意ください。 ・カメラ用コネクタ部が移動になり、カメラを取付けた場合フレキシブルケーブルに少しストレスがかかる ・J40とJ44が統合されJ50が追加になり、組立後はJ50の目視ができません |
販売店
JetsonNano用アルミケースRev2 | |
JetsonNano用アルミケースRev2 | |
JetsonNano用アルミケースRev2 |
特徴
熱伝導率の高いアルミ鋼材にヘアラインと黒アルマイトの表面処理をしたアルミケースです。Φ16押しボタンスイッチ、アンテナ用SMAコネクタ、microSDカード、配線やカメラ用フレキシブルケーブルの取り出し等を考慮した設計です。
仕様
筐体 | ||
---|---|---|
名称 | Jetson Nano用アルミケースRev2 | Jetson Nano用アルミケースRev1 |
型番 | ND-269R2 | ND-269 |
RoHS2 | 対応 | |
サイズ | W 151.6mm(ネジ含) × D 91.9mm(グロメット含) × H 41.5mm(ゴム足、ネジ含) | |
重量 | 約140g(カバー・シャーシのみ) | |
カバー | 材質:A5052P HL(片面) t1.5 表面処理:黒アルマイト ※内側には加工痕があります | |
シャーシ | 材質:A5052P HL(片面) t1.5 表面処理:黒アルマイト ※内側には加工痕があります | |
付属品 | ||
ナベ小ネジ(+) | 20個 M2.6X4 材質:SWCH相当 表面処理:三価クロメート(三価ブラック) | |
スペーサー | 4個 廣杉計器製 ASB-2605-3E | |
ホールキャップ大 | 2個 タキゲン製 CP-30-HP-7-Black | |
ホールキャップ小 | 2個 タキゲン製 CP-30-HP-1-Black | |
グロメット | 1個 タキゲン製 C-30-SG-20X60A-EP-UL | 1個 タキゲン製 CP-30-SG-16A-EP-UL |
ゴム足 | 4個 タキゲン製 C-30-RK-10-EP-UL-Black |
3Dモデル
※スマホで閲覧される場合は画面を横向きにして下さい。
Jetson Nano用アルミケースRev2
Download - STEP
Download - IGES
【3D VIEW】https://a360.co/4fc1dOv
Jetson Nano用アルミケースRev1
Download - STEP
【3D VIEW】https://a360.co/3ZsiZqD
組立方法
【PDF】Jetson Nano用アルミケースRev2の組立方法
【PDF】Jetson Nano用アルミケースRev1の組立方法

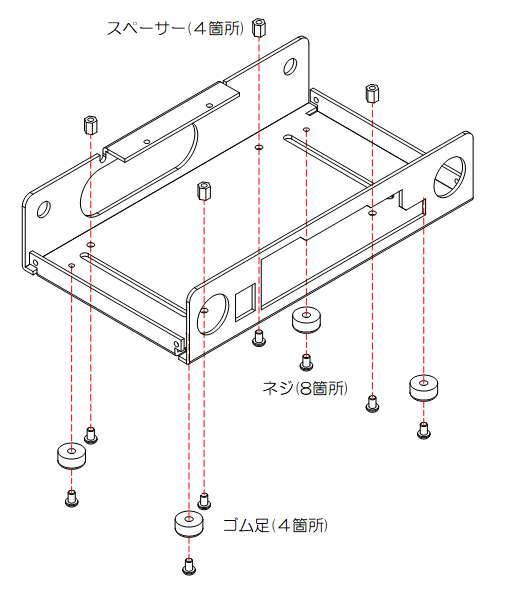

STEP1 シャーシにゴム足とスペーサーを取付ける
STEP2 Jetson Nano Developer Kitを挿入する

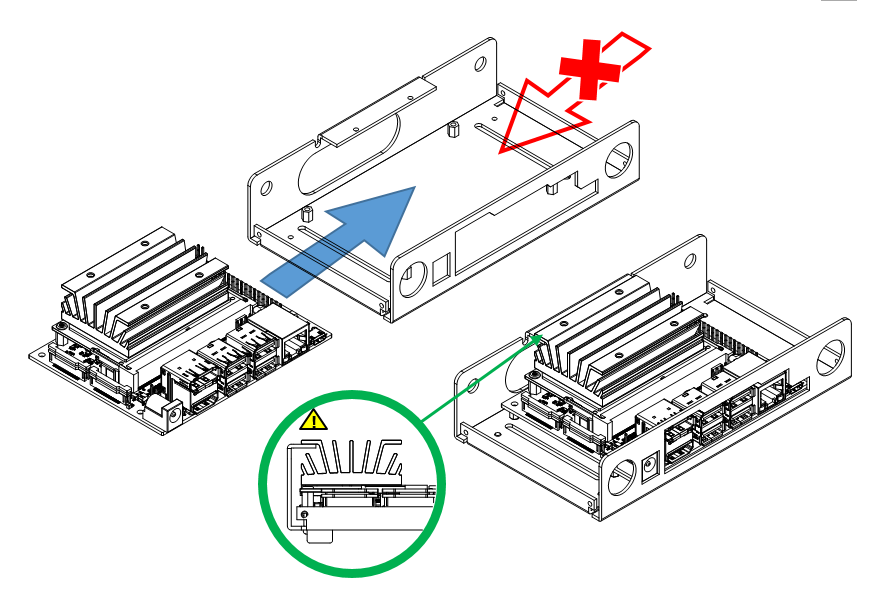

基板を青矢印の方向から挿入、ヒートシンクをシャーシの上にスライド挿入させます。

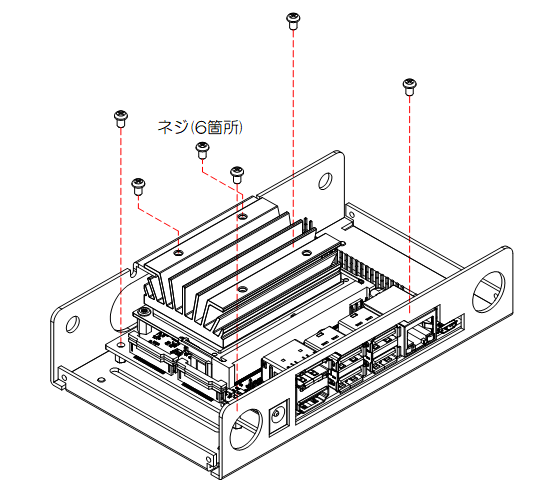

STEP3 Jetson Nano Developer Kitを固定する
ヒートシンク部のネジから仮止めを始め、本締めを行ってください。放熱効果を高めるには、放熱用シリコンをヒートシンクとシャーシの間に塗ることで効果が増します。

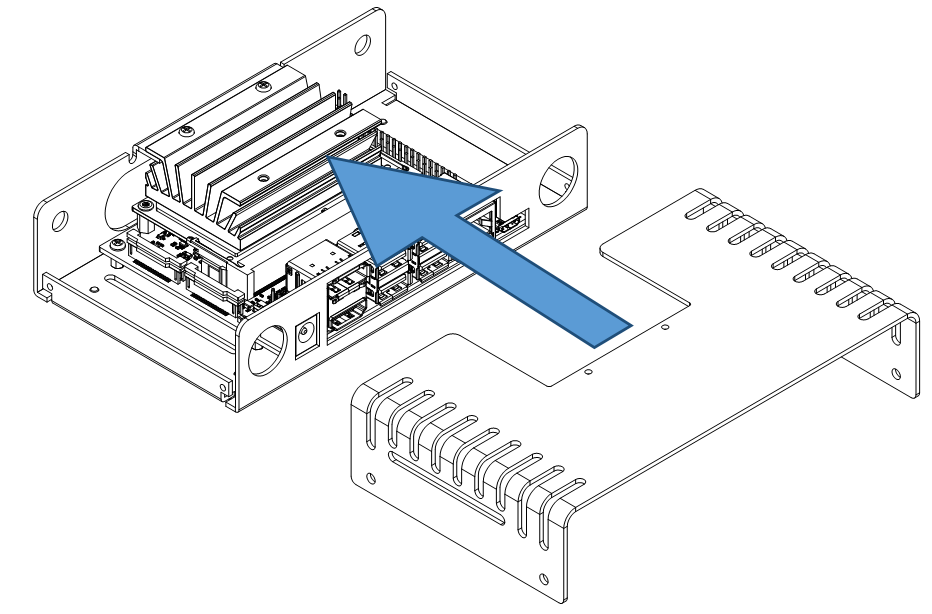

STEP4 カバーを取付ける
カバーをヒートシンクの下にスライド挿入させます。放熱効果を高めるには、放熱用シリコンをヒートシンクとシャーシの間に塗ることで効果が増します。

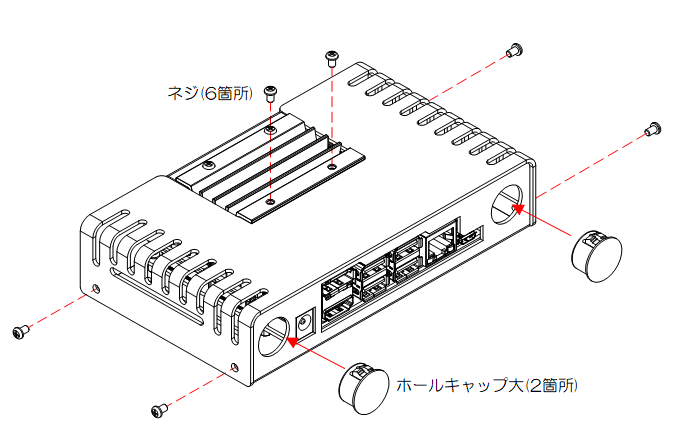

STEP5 カバーを固定し、ホールキャップ大を取付ける
ヒートシンク部のネジから仮止めを始め、本締めを行ってください。ホールキャップ大の穴は、Φ16押しボタンスイッチ用です。

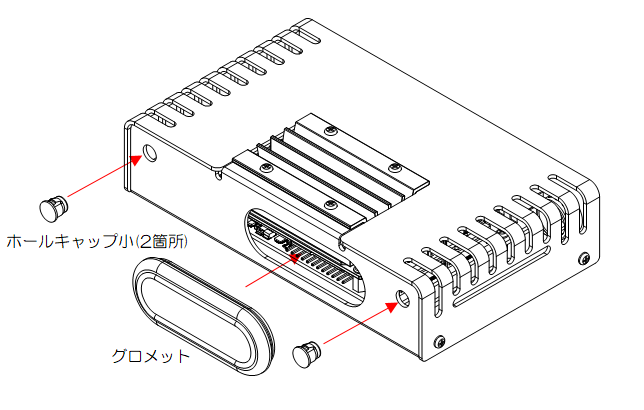

STEP6 ホールキャップ小とグロメットを取付ける
ホールキャップ小の穴は、SMAコネクタ用(アンテナ用)です。グロメットの穴は、SD-CARDの取り外しや配線取り出し用です。
パーツの追加など…
microSDカードとJ50について(Rev2)

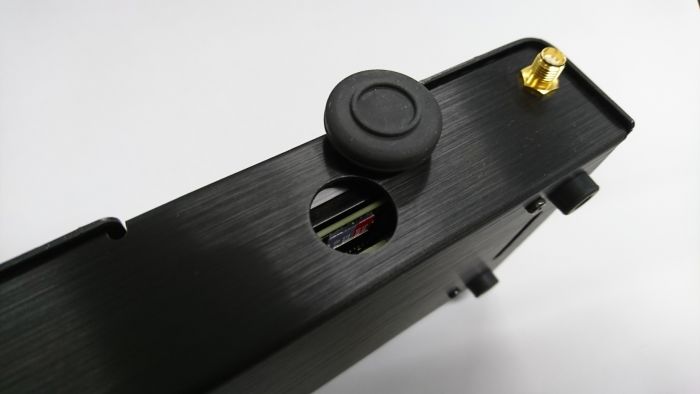

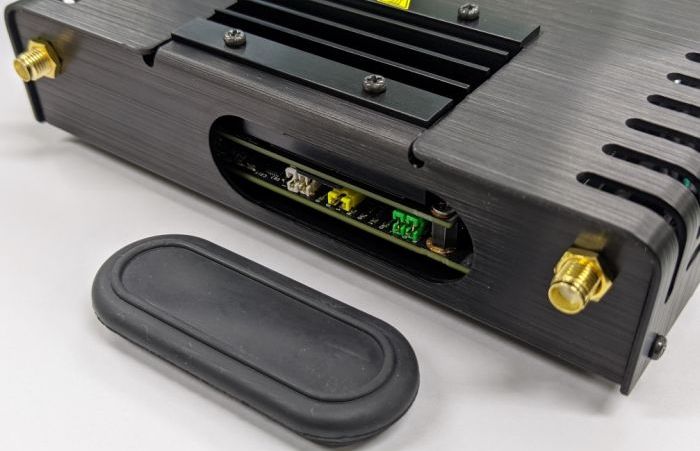

筐体背面のグロメットを取り外すことで、microSDカードの脱着やJ50の目視が可能です。
microSDカードについて(Rev1)
筐体背面のグロメットを取り外すことで、microSDカードの脱着が可能です。
DCファンの取付について(Rev2・Rev1共通)

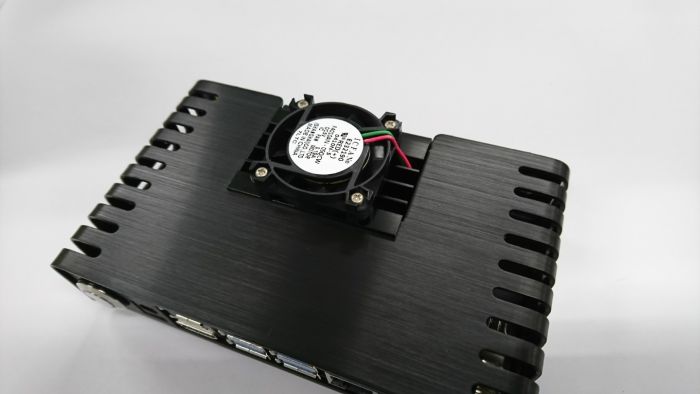

DCファン(5V 40mm角)を取付けるにはM2.6の長いネジと交換して下さい。
公式フォーラムでは Noctua NF-A4x20 5V PWMとなっております。
写真は マルツ DCファンモーター 5V 40mmに、M2.6x12mmのネジを使用しております。
押しボタンスイッチについて(Rev2・Rev1共通)

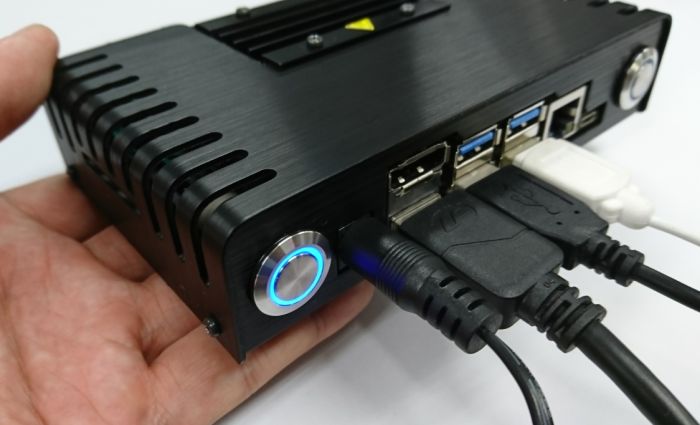

筐体前面のホールキャップ大は、押しボタンスイッチ用です。Φ16,モーメンタリ,パネルマウントタイプを推奨しております。
千石電商 押しボタンスイッチLED青
LED緑
LED黄
LED白
LED赤
マルツ 押しボタンスイッチLED赤
電源スイッチの配線について(Rev2・Rev1共通)

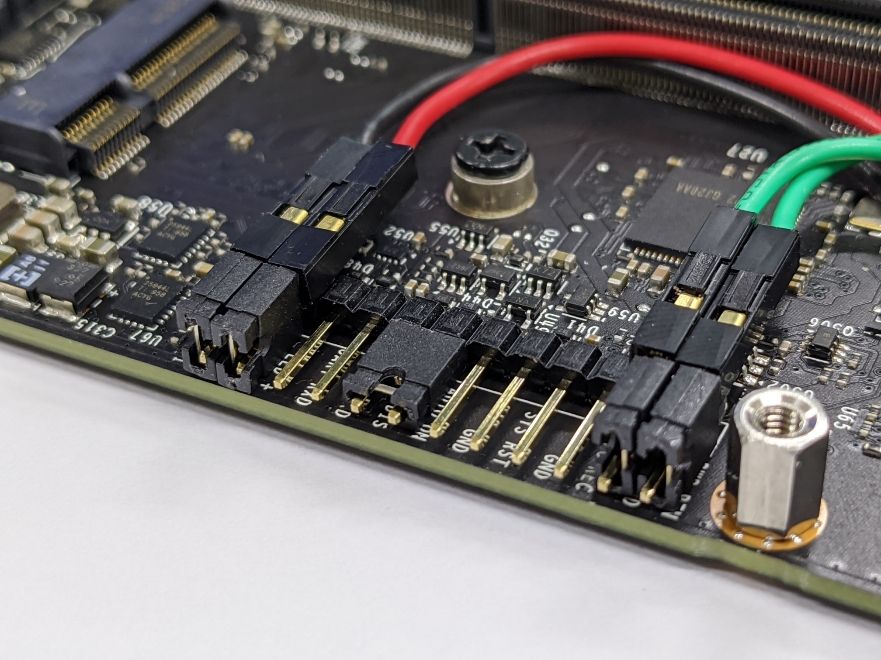

【Jetson Nano Developer Kit B01の場合】

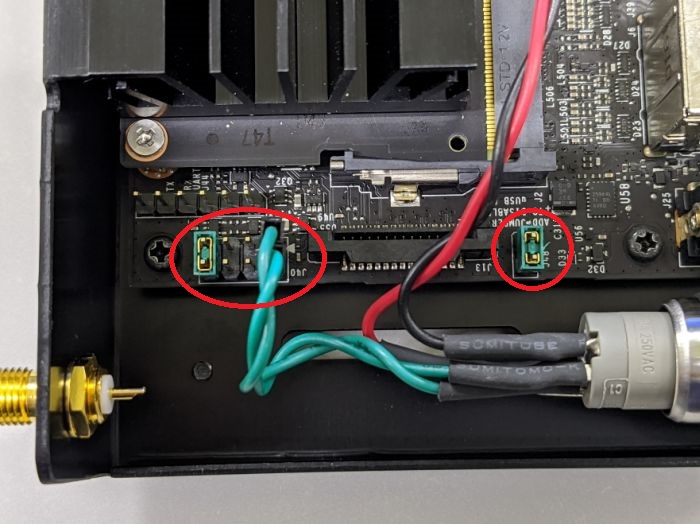

ACアダプタから電源を供給する場合、J48にジャンプソケットが必要になります。
電源スイッチを取付けるには以下のように配線を行ってください。
J50-1:電源スイッチLED-
J50-2:電源スイッチLED+
J50(5-6):ジャンプソケット
J50(11-12):電源スイッチ接点
【Jetson Nano Developer Kit A02の場合】
ACアダプタから電源を供給する場合、J48にジャンプソケットが必要になります。
電源スイッチを取付けるには以下のように配線を行ってください。
J40(1-2):電源スイッチ接点
J40(7-8):ジャンプソケット
アンテナについて(Rev2・Rev1共通)

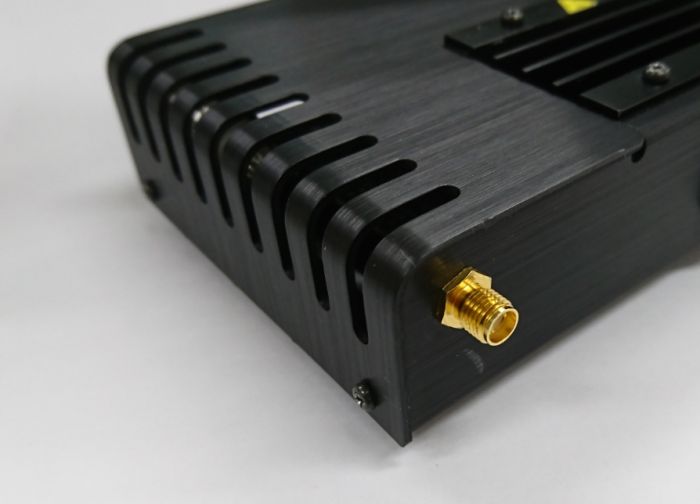

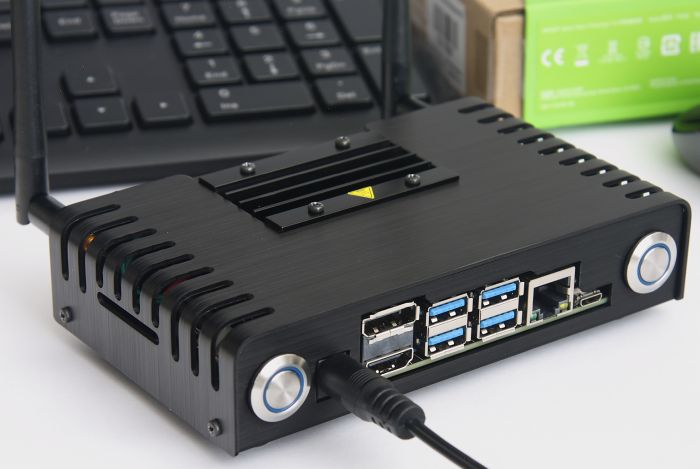

筐体背面にアンテナ用SMAコネクタが取付可能です。アンテナを使用されない場合は付属品のホールキャップ小で塞いでください。
カメラモジュール取付についてのご提案

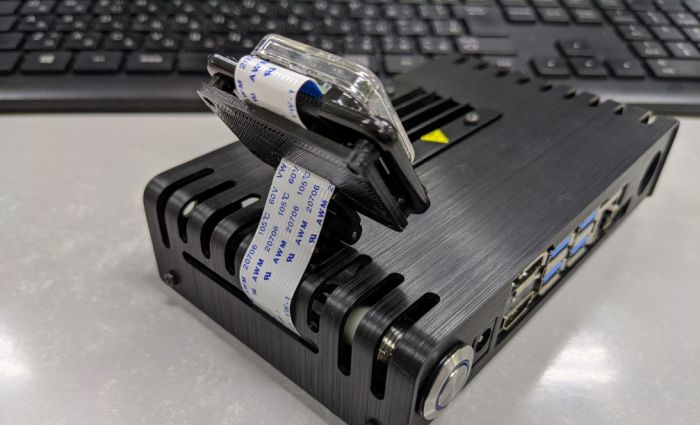

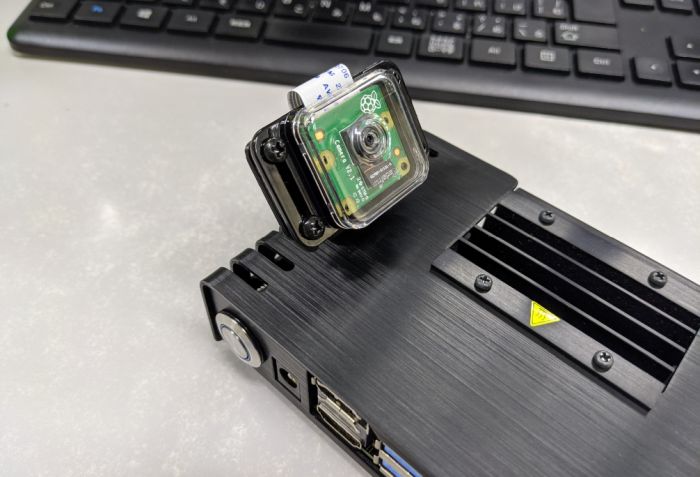

本アルミケースカバーの長穴にトルクヒンジを取付け、カメラの角度調整が可能なカメラスタンドを3Dプリンタで出力してみました。カメラスタンドのSTLとSTEPファイルを公開しております。ご活用ください。
【STL】Camera Stand for Raspberry Pi
【STEP】Camera Stand for Raspberry Pi
使用パーツ | |
---|---|
Raspberry Pi Camera Module | 1個 |
Adafruit Raspberry Pi Camera Board Case with 1/4" Tripod Mount | 1個 |
スガツネ工業 HG-MF08-BL トルクヒンジ(フリーストップ) | 1個 |
なべネジ M3 x 6mm (Adafruit Raspberry Pi Camera Board Case取付用) | 4個 |
皿ネジ M2 x 4mm (トルクヒンジ取付用) | 4個 |
Jetson Nano 2GB用塞ぎ板のご提案
本アルミケースにJetson Nano 2GB Developer Kitを収納する場合、コネクタ部に隙間ができます。塞ぎ板のデータを公開いたしますので、3Dプリンタで出力し両面テープで固定しご活用ください。
Download - STL
Download - STEP
Download - IGES
保証期間について | |
---|---|
1.保証期間は、本製品ご購入後の6カ月間とします。 2.保証期間を過ぎたもの、及び保証期間内でユーザー側責任(付属品以外の使用並びに改造、使用中の落下などによる破損、天災など)による故障については、保証外とします。 3.購入日の確認の取れる書類の提示がない場合、保証が無効となります。 |
|
免責事項について | |
1.本製品の板金内側は製造工程上で発生する加工痕が残ることがあります。 2.本製品の損傷、改造、または使用中に生じた他のハードウェアの故障、データの変化や消失などによる直接損害・二次的な損害・怪我等のついては一切の責任を負いません。 3.本製品により生じた他の損害、または時間、商業的な機会の損失に対して一切その責任を負いません。 4.本製品は、将来改良のため、予告なく変更することがあります。 | |
